Linux 9 . Storage 관리

Storage 관리에 앞서

그 종류를 몇가지 알아보려 한다.





DAS(Direct Attach Storage)

Storage 전용 매체 (케이블)을 통해서
정보 시스템과 직접 연결된 Storage

종류 : IDE, SATA, SCSI
단점 : 원거리 설치 불가능, 확장이 쉽지않다.(정보 시스템내 구성)
장점 : 속도가 빠르다, 비용이 저렴하다

NAS(Network Attached Storage)

통상적으로 100Mbps ~ 1Gbps로 구성된 네트워크 내에 존재하는 Storage

   종류 : NFS, iSCSI
단점 : 네트워크 속도가 느리며 병목현상이 생기면 더 느려짐
장점 : 기존 네트워크를 활용함으로서 비용이 저렴, 확장성이 뛰어나다.

SAN(Storage Area Network)

Storage 영역내에 별도의 네트워크 구성.

SAN Switch, HAB Card (SAN switch와 연결되는 서버등에 장착되는 카드)
종류 : Fiber, FCoE
단점 : 비용이 비싸다, 구성이 쉽지않다.
장점 : DAS보다 느리지만 NAS보다 훨씬 빠르다. (16Gbps), 확장이 용이하다









Cloud Storage

Block Storage : 디스크 단위의 Storage
Object Storage : RestAPI 사용, 객체별로 URL을 부여해서 사용
99.999999999의 가용율을 가진다
NFS : 네트워크 파일 시스템









Disk 사용하기 위한 3 단계

1. 파티션

물리적인 디스크를 논리적으로 분할 하는 것
디스크를 사용하기 위해서는 반드시 1개 이상의 파티션이 필요
  3MBR(Master Boot Record)

주 파티션 4개까지. 주 파티션 중 오로지 1개만 확장 파티션으로 생성
확장 파티션은 12개의 논리 파티션으로 생성 가능 (GPT : 128 파티션 생성 가능)



2. 파일 시스템 지정

파일과 디렉토리를 구조화해서 효율적으로 관리하는 시스템
윈도우 : FAT16, FAT32, NTFS
리눅스 : EXT2,EXT3, EXT4, XFS

EXT3, EXT4 Journaling File System

파일이나 디렉토리를 생성하거나 삭제하면 Log를 남겨 복구에 활용 가능
Log 작업때문에 느려지는 속도를 개선한 것이 EXT4)



3. 드라이브명 할당(윈도우) OR 마운트 (리눅스)

윈도우 : 드라이브명 할당 (A-Z사용, 비어있는 문자 활용)
 리눅스 : 마운트

리눅스에서 장치를 사용하기 위해서는 반드시 디렉토리와 연결해야하한다. 이를 마운트라 한다.











실습에 앞서서

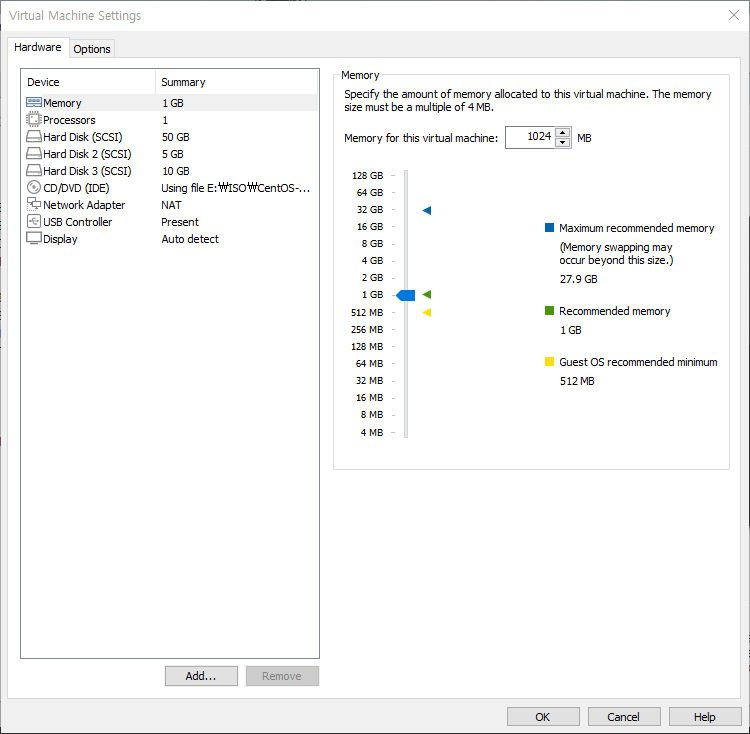

CentOS7-1 에 hdd를 5,10GB를 scsi 방식으로

하나씩 추가해주자



그 이후 centos 에서 lsblk

명령어로 확인해보자

위처럼 sdb, sdc 라는 디스크가 두가지 추가됐다.



리눅스는 항상 장치 앞에

device,

/dev가 붙는다

즉, 장치는 모두 /dev 디렉토리 안에 들어가 있다고 생각하면 된다!

만약 sdb 디스크를 선택하려면

/dev/sdb 가 맞는 경로다

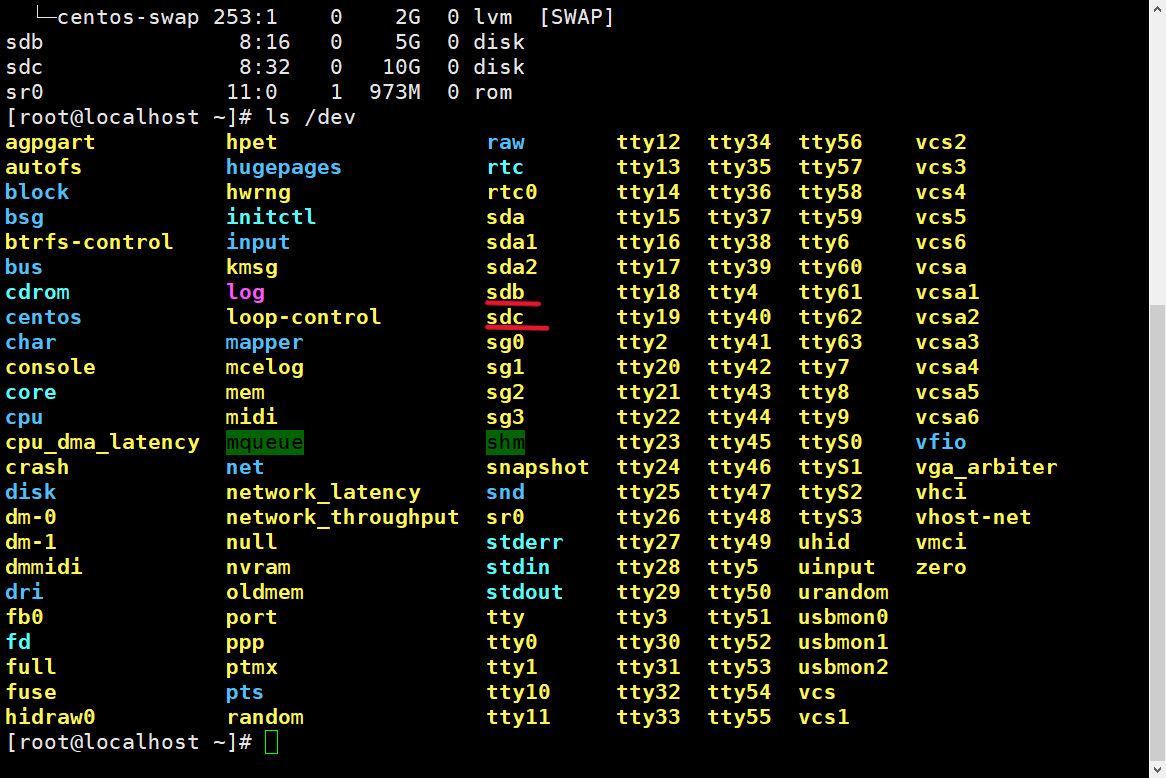

/dev 디렉토리 리스트









1.파티션

첫번째 파티셔닝을 위해

fdisk라는 파티션 명령어를 사용해주자

fdisk /dev/sdb

많은 명령어가 존재하는데

지금부터 자주 사용하는 몇가지만 알아두자

d - 파티션 삭제

n - 새 파티션 추가

p - 파티션 테이블 출력

q - 저장없이 나가기

t - 파티션의 시스템 아이디 변경

w - 저장 후 나가기



지금은 새 파티션을 추가할 것이니

n을 입력해주자

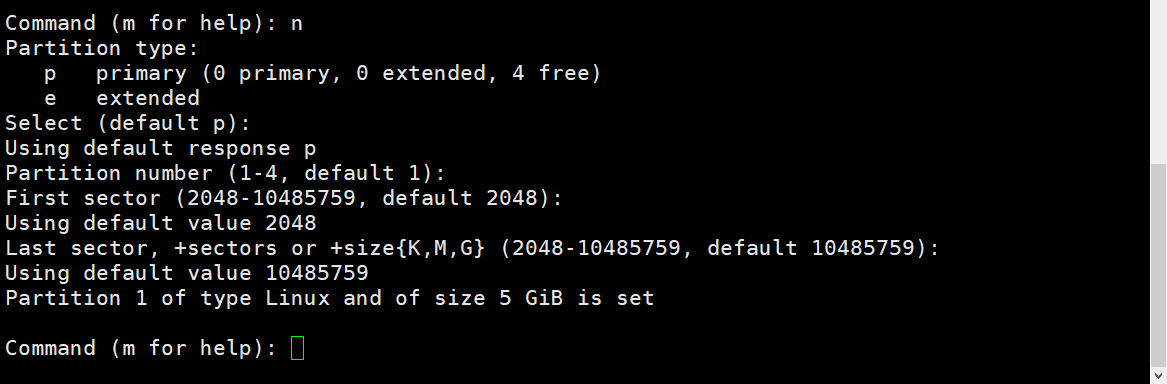

그럼 위와 같이 출력되는데 하나씩 확인해보자

Select : 파티션 타입 선택 (주파티션 or 확장) : (아무것도 입력안하면 주파티션 생성)

Partition number : 파티션 번호 지정 : (아무것도 입력 안하면 제일 앞 숫자 지정)

First sector : 디스크 내 파티션의 시작점 : (아무것도 입력 안하면 제일 앞부터 지정)

(sector의 0-2047 은 리눅스에서 고유하게 점유하고 있다.)

Last sector : 디스크 내 파티션의 끝점 : (아무것도 입력 안하면 가장 끝으로 지정)

마지막 섹터를 제일 끝으로 지정하면 디스크 하나에

하나의  파티션만 들어가게 된다.

+10k , +10M , +10G를 입력하면 10키로,10메가,10기가바이트의 용량으로 지정된다

섹터 설정의 예시는 위 사진을 보면 된다.





파티션을 만든 뒤

p 명령어로 확인해보자

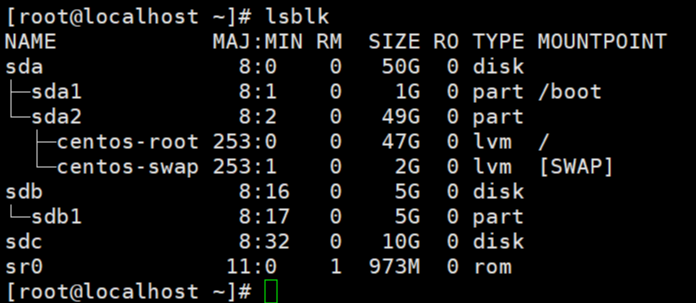

/dev/sdb1 로 잘 생성됐다.

sdb의 하위에 ㄴsdb1로 표시가된다.

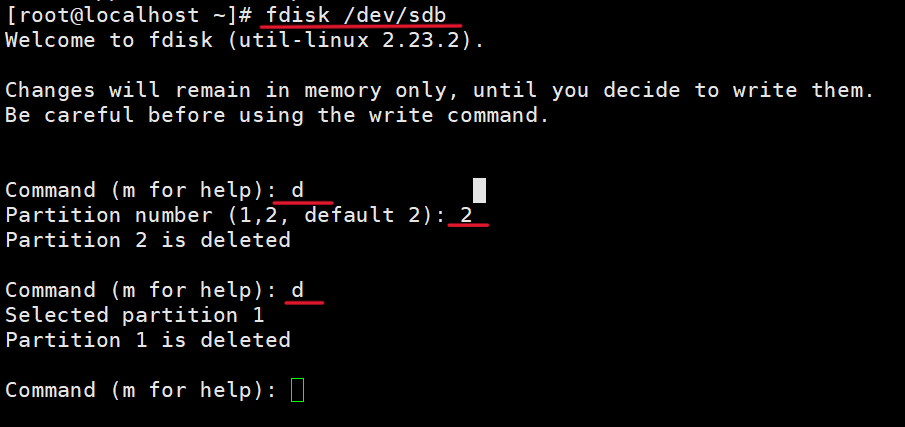

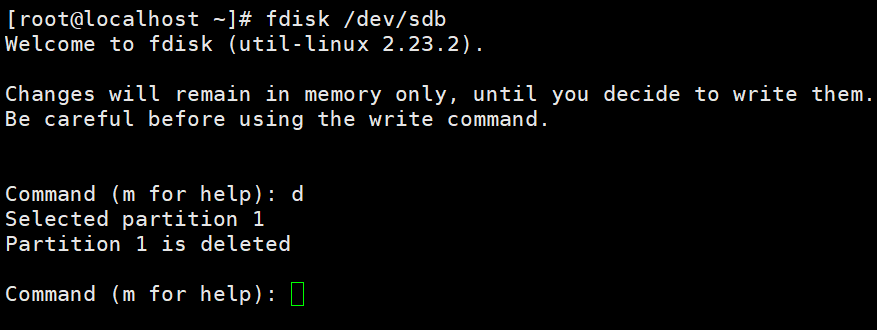

다시 fdisk /dev/sdb 에서

d 옵션으로 방금 파티션을 삭제했다.



이제 사용법을 알았으니

다시 파티션을 해주는데

첫번째 파티션은 2GB

두번재 파티션은 나머지를 지정해주자

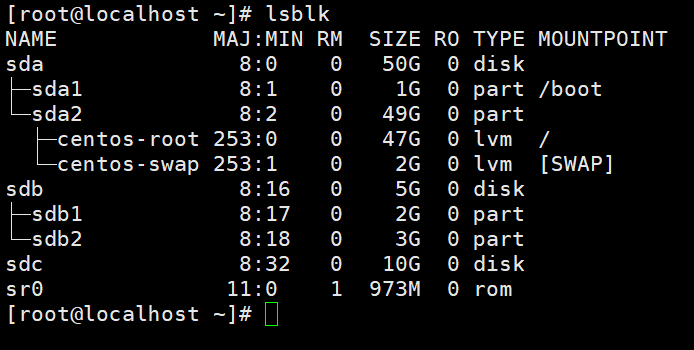

저장 후 lsblk로 확인해보면

sdb 파티션이 2,3GB로 잘 나뉜 것이 보인다.

파티션 완료



2.파일시스템 지정

mkfs ( make file system) 명령어



사용법

mkfs -t (시스템 종류)  (파티션주소) ormkfs.(시스템종류) (파티션주소)



시스템 종류 : EXT2, EXT3, EXT4, XFS





두 파티션을 각각 ext4, xfs로 지정해주자

mkfs -t ext4 /dev/sdb 명령어로 파일시스템을 지정했다.

그 이후 blkid 명령어로 파일시스템을 확인해보면

ext4로 잘 지정된 것을 볼 수 있다.

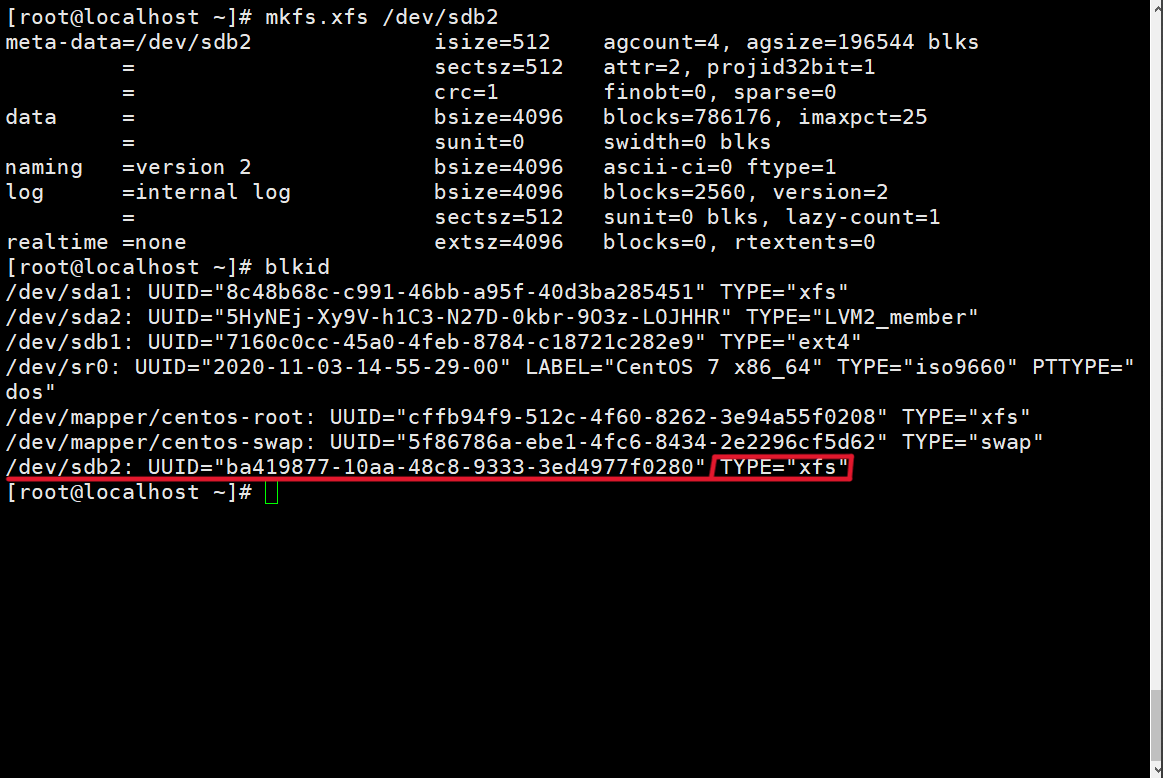

두번째 파티션은 xfs로 지정했다.





3.마운트

리눅스에서 장치를 사용하기 위해선

반드시 디렉토리와 연결해야한다.



mount (장치명) (디렉토리명 = 마운트포인트)



마운트하기 위한 디렉토리 /f1 /f2 를 생성하자



현재 /f1 /f2 디렉토리는 sda 디스크에 존재하고 있는 것이다. (sda의 /디렉토리이기때문)

마운트하기전에 각 디렉토리에

txt 파일을 생성해 봤다.







이제 마운트를 진행하자

마운트 진행 후 mount 명령어로 마운트 목록을 확인하자

마지막줄에 잘 추가된 것을 볼 수 있다.

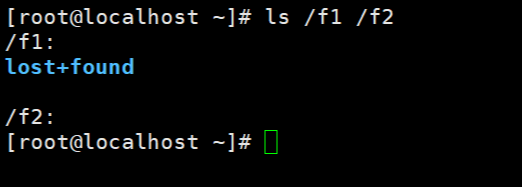

ls로 /f1 /f2를 다시 확인해보자

좀전에 만들었던 txt파일은 모두 사라졌다.



이유는 리눅스는 실제로 파일이 그 디렉토리에 있다기보단

링크되어 있어서 우리가 식별하기 편하게 된 것이다.

그런데 지금은 그 링크지점이 /dev/sdb1, 2 로 변경되어서

더이상 보이지 않게 된것이다. (삭제 된 것이 아니다)



다시 /f1 /f2 디렉토리에 파일을 만들어 줬다.





그리고 umount 명령어로 마운트를 끊어보자

 umount (마운트 포인트or장치명)

마운트 목록에서 /f1, /f2가 사라졌다

마운트를 해제하자

이전에 만들었던 파일들이 다시 보인다.

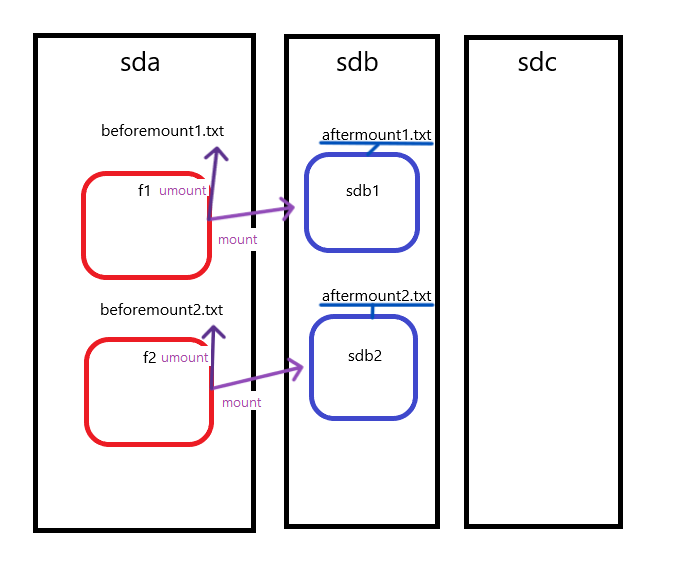

간단하게 말하자면

mount의 여부에 따라서 링크 방향이 바뀐다고 생각하면 된다!





4.파티션 제거 순서

파티션을 제거할때는

생성의 역순으로 진행해주면 된다

umount > 파일시스템 제거 > 파티션 제거

umount 진행





파일시스템을 제거할땐

wipefs -f -a (장치명)



삭제 후 blkid로 확인



파티션 제거

fdisk로 삭제를 진행하고 저장해주자

파티션의 생성부터 삭제까지 깔끔하게 진행해보았다.
